超声波焊接机在焊接圆筒底盖时出现的故障分析与解决办法

发布时间：2018-06-03 阅读次数：7,382 次

在线咨询欢迎点击右侧“在线咨询”获取优惠报价，我们会安排专人接待您进行方案报备。

资讯要点

圆筒焊底机, 超声波圆筒封底机, 超声波圆筒成型机, 超声波封盖

在塑料圆筒底盖长时间焊接作业，或因操作不当导致超声波焊接机出现故障时，可按照以下故障分析及解决办法进行排查处理；所有开机检查操作，需在获得我司许可后方可执行，严禁未经许可擅自开机检修。

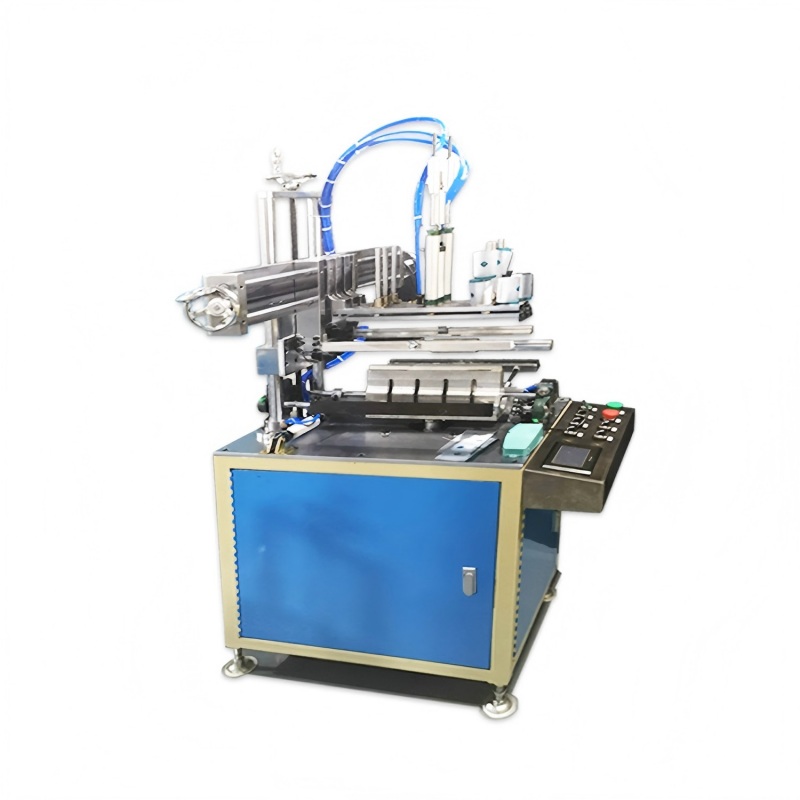

超声波焊接机

一、超声波焊接机故障分析及解决办法

（一）焊接失效相关故障及对策

1. 焊接不足

解决对策：延长焊接时间、提高工件接触面贴合度、增大焊接压力、提升焊接功率。

2. 焊接过度

解决对策：缩短焊接时间、降低焊接压力、减小工件接触面贴合度、降低焊接功率。

3. 焊接部位接合面不牢固

解决对策：延长焊接时间、增加冷却时间、提高工件接触面贴合度、增大焊接压力。

4. 焊接后产品表面断裂

解决对策：缩短焊接时间、降低焊接压力；检查焊接接头及焊接部位对位是否准确；检查焊接部位与底模是否贴合良好；检查底模固定是否牢固。

5. 系统过载

解决对策：降低焊接压力；调整频率旋钮至合适范围；检查焊接接头接触面是否平整、变幅杆是否松动；若焊机功率不足，可更换大功率焊机。

6. 焊接部位接头焊接不均匀

解决对策：检查焊接件尺寸（上下部位是否均匀）；调整下模下方调节螺丝；若下模或焊头设计不合理，需重新设计；检查焊接过程中焊接件是否发生位移；检查焊接件与下模接触是否正确。

7. 电气柜熔断器损坏（焊接失效关联故障）

故障原因及对策：

电力线路短路：排查线路，修复短路部位；
机器电子元器件故障：检查并更换故障元器件；
熔断器规格过小：更换符合机器额定参数的熔断器。

8. 电源指示灯亮，风扇不运转

故障原因及对策：风扇本身故障，检查风扇线路或更换风扇。

9. 按下启动按钮，系统不按程序运行，但电源指示灯亮

故障原因及对策：

气压过低：调整气压至规定范围；
电磁阀断路：检查电磁阀线路，修复或更换电磁阀；
启动按钮断路：检查按钮接触情况，修复或更换启动按钮；
程控电路故障：排查程控电路，修复故障部位。

10. 超声波可到达喇叭，但负载指示器不工作、指示器断路

分场景故障原因及对策：

场景A：感觉到轻微电击
- 接地不正确或未接地：规范连接接地线，确保接地良好；
- 电力线路断路、裸露：排查线路，修复断路或裸露部位，做好绝缘处理。
场景B：系统按程序运行，但超声波传输不足
- 气压调节不当：调整气压至合适参数；
- 气压不稳定、压力偏低：检查空气过滤器及输气管道，清理过滤器、修复管道泄漏；
- 变幅杆不匹配：更换与设备匹配的变幅杆；
- 焊接件材料变更：根据新材料特性，调整焊接参数；
- 焊接接头设计不合理：优化焊接接头设计；
- 电源电压波动：检查电源电压，确保电压稳定（可配备稳压器）；
- 气缸或空气管道破损：修复或更换破损的气缸、空气管道。
场景C：按下测试开关，过载指示灯亮，调整幅度旋钮无效
- 变幅杆开裂：检查变幅杆，更换开裂部件；
- 频率偏移：调整设备频率至标准范围；
- 换能器破损：检查换能器，更换破损部件；
- 保护系统损坏：排查保护系统，修复或更换故障部件。
场景D：启动自动运行后，设备中途停止
- 电机停止开关故障：检查停止开关，修复或更换；
- 电机断路、无法运转：排查电机线路及电机本身，修复或更换电机。
场景E：自动运行时，计数功能不工作
- 上模气缸未完全到位：检查气缸行程，调整至规定位置；
- 上模上下限开关断路：检查开关线路及开关本身，修复或更换。
